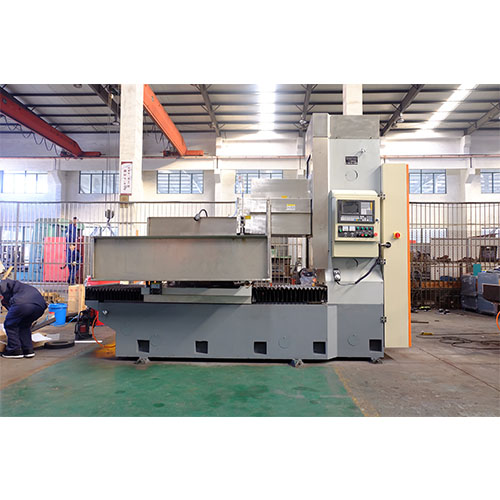

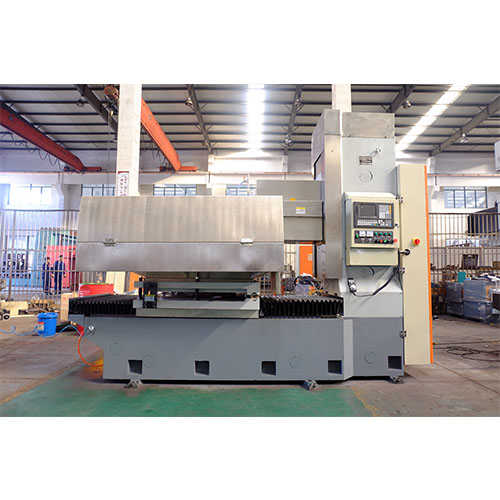

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體結構穩重緊湊、精度(du)高(gao)、性能可靠、制造工藝好，操作方(fang)便。
18072822299

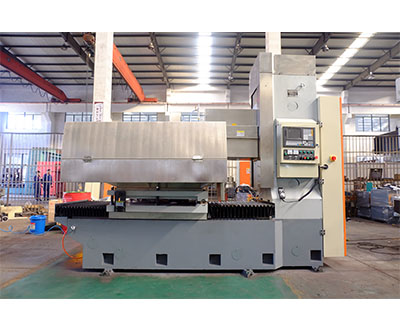

適用·范圍
● 采用砂輪周(zhou)邊磨削，工件上下兩平面均可(ke)獲得(de)高精度(du)(du)平行度(du)(du)、尺(chi)寸(cun)精度(du)(du)和工件表面粗糙度(du)(du)。
● 適(shi)合圓臺(tai)平面(mian)磨削，本(ben)機主要磨削直徑φ2050范圍(wei)內的(de)圓形端面(mian)、平面(mian)加工件（根據(ju)需要可定(ding)制)。
● 適用磨削(xue)(xue)環形零(ling)件(jian)，適用于(yu)鋸片廠(chang)、軸承廠(chang)、汽配(pei)廠(chang)、陶瓷(ci)密封(feng)件(jian)廠(chang)、摩(mo)擦(ca)片廠(chang)、活(huo)塞廠(chang)、發動機廠(chang)、工(gong)具廠(chang)和一般(ban)機械廠(chang)的(de)產品車間和工(gong)具車間，磨削(xue)(xue)加工(gong)精密零(ling)件(jian)。
產品·特點
磨頭結構
磨頭采用(yong)靜壓(ya)結(jie)構，克(ke)服(fu)了(le)軸承啟(qi)動和(he)(he)(he)停止時出現(xian)的(de)(de)干(gan)摩擦造成(cheng)的(de)(de)軸與軸承磨損現(xian)象，提(ti)高(gao)(gao)了(le)主(zhu)軸的(de)(de)使用(yong)壽命及精(jing)度保(bao)(bao)持性(xing)；當主(zhu)軸啟(qi)動后，依靠(kao)淺腔階(jie)梯效應形成(cheng)較(jiao)大(da)(da)的(de)(de)動壓(ya)承載力，大(da)(da)大(da)(da)地(di)提(ti)高(gao)(gao)了(le)主(zhu)軸剛度；高(gao)(gao)壓(ya)油(you)膜的(de)(de)均化作用(yong)和(he)(he)(he)良好和(he)(he)(he)抗振性(xing)保(bao)(bao)證(zheng)了(le)主(zhu)軸具(ju)有很高(gao)(gao)的(de)(de)旋轉精(jing)度和(he)(he)(he)運轉平(ping)穩性(xing)。（11）KW電機驅(qu)動，最高(gao)(gao)轉速1450rpm。設備采用(yong)高(gao)(gao)速（CBN）砂輪加工兩(liang)端(duan)面(mian)，提(ti)高(gao)(gao)端(duan)面(mian)光潔度。（砂輪可根據用(yong)戶需求定制）
機床重要零部件
機床重要零部(bu)件，均采用品牌(pai)(pai)廠家(jia)產品，質量可(ke)靠，易于維護。如導軌用德國(guo)力士樂品牌(pai)(pai)，臺灣絲桿，進(jin)口(kou)電器，海(hai)利(li)普(pu)變頻器等(deng)等(deng)。
鑄件材料
鑄(zhu)件采用(yong)375HT材料，材質好，強度高(gao)，床身立柱均采用(yong)二(er)次(ci)回(hui)火處(chu)理，消(xiao)除內應力，延(yan)長機(ji)床壽命，以確保高(gao)精度，高(gao)剛性，延(yan)長機(ji)床壽命。
床身立柱
床身立柱均(jun)用(yong)進口加(jia)(jia)工(gong)中(zhong)心和(he)進口龍門加(jia)(jia)工(gong)中(zhong)心加(jia)(jia)工(gong)，高精(jing)的加(jia)(jia)工(gong)設備和(he)加(jia)(jia)工(gong)工(gong)藝保(bao)證了精(jing)度(du)。
電氣采用獨立電柜
電氣采用獨立(li)電柜，獨立(li)操(cao)縱(zong)臺，自(zi)主研(yan)發的數控(kong)系統(tong)控(kong)制(zhi)(zhi)，可(ke)實(shi)現自(zi)動(dong)控(kong)制(zhi)(zhi)，自(zi)動(dong)完成循環磨削，自(zi)動(dong)檢測(ce)對(dui)刀，自(zi)動(dong)分辨、自(zi)動(dong)補償(chang)，操(cao)作簡單方便(bian)。
裝置結構
橫向進給(gei)及(ji)垂直(zhi)(zhi)進給(gei)裝置，由伺服電機(ji)（≥10N.m）、減(jian)速(su)機(ji)構、滾珠絲杠、直(zhi)(zhi)線導軌。其中垂直(zhi)(zhi)軸有(you)制(zhi)動或自鎖裝置，并(bing)配有(you)光柵(zha)尺絕對坐標定位。
設置潤滑點
磨床各導(dao)軌(gui)處均設置潤(run)滑點，由電(dian)動潤(run)滑泵進行(xing)潤(run)滑。為工作(zuo)臺配(pei)備獨立(li)供油箱，進、回管路通過拖鏈(lian)合(he)理布(bu)局。

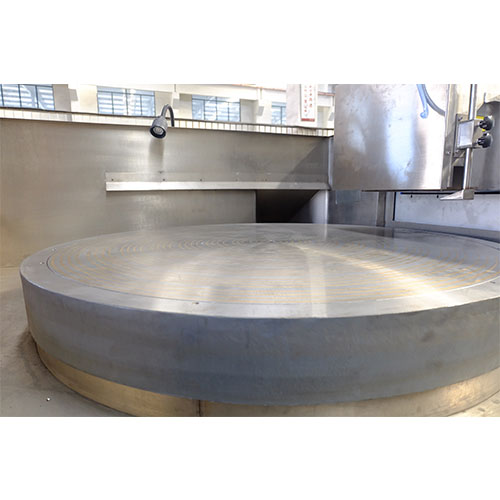

芯線圈設計
電磁(ci)(ci)吸盤(pan)(pan)采用銅芯線圈設(she)(she)計(ji)，表(biao)面花(hua)盤(pan)(pan)采用同心圓并(bing)割花(hua)設(she)(she)計(ji)，客戶也可定制(zhi)花(hua)盤(pan)(pan)。表(biao)面磁(ci)(ci)力(li)均勻，并(bing)配備了(le)自動充退磁(ci)(ci)裝置，具有磁(ci)(ci)力(li)可調、失磁(ci)(ci)保護等功(gong)能。
不變形，精度高
加工產(chan)品(pin)不變形，精度(du)高(gao)，工件厚度(du)差距保持(chi)在 0.01mm以內，具體詳見(jian)產(chan)品(pin)參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
